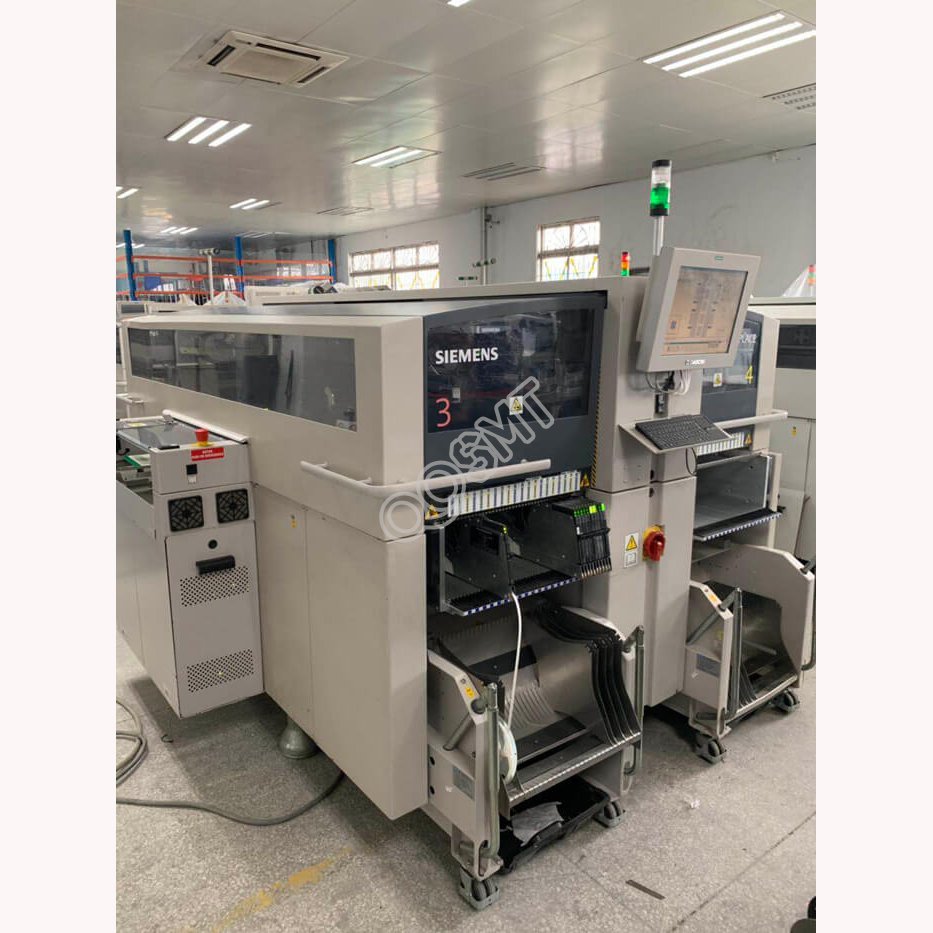

Siemens Siplace X4 Bestückungsautomat

1. Anzahl der Ausleger: 4
2. Montagekopftyp: SIPLACE 12 Düsensammelkopf
3. Montagegeschwindigkeit: 124000 IPC-Leistung: 81.000 BE/h SIPLACE Benchmark-Leistung: 90.000 BE/h
Theoretische Leistung der Bestückungsmaschine Siemens X4: 124.000 CPH
4. Konfigurierbarer Komponentenbereich: 01005 bis 200x125 (mm2)
5. Platzierungsgenauigkeit der Siemens X4-Bestückungsmaschine: ± 41 μm / 3
Winkelgenauigkeit des Bestückungsautomaten Siemens X4: ± 0,5 Grad / 3σ
6. Feste Seite der Führungsschiene: von links nach rechts
7. Größe der bestückbaren Leiterplatte: 50 x 50 mm2 bis 450 x 535 mm2
Einzelne Transferschiene: 50 mm x 50 mm-450 mm x 535 mm
Flexible doppelte Transferführung: 50 mm x 50 mm-450 mm x 250 mm
8.Leiterplattendicke: Standard 0,3 mm bis 4,5 mm
9. Platinengewicht: 3 kg
10. PCB-Austauschzeit: <2,5 Sekunden
11. PCB-Positionierungsgenauigkeit: ± 0,5 mm
12. Grundfläche: 6,7 m2
13. Rauschen: 75 dB (A)
14. Innentemperatur: 15°-35°
15.SIPLAcE X4 Gewicht: 3880KG (inkl. Materialwagen)
Siemens X4-Bestückungsautomat wiegt 4255 kg (Feeder ist voll)
