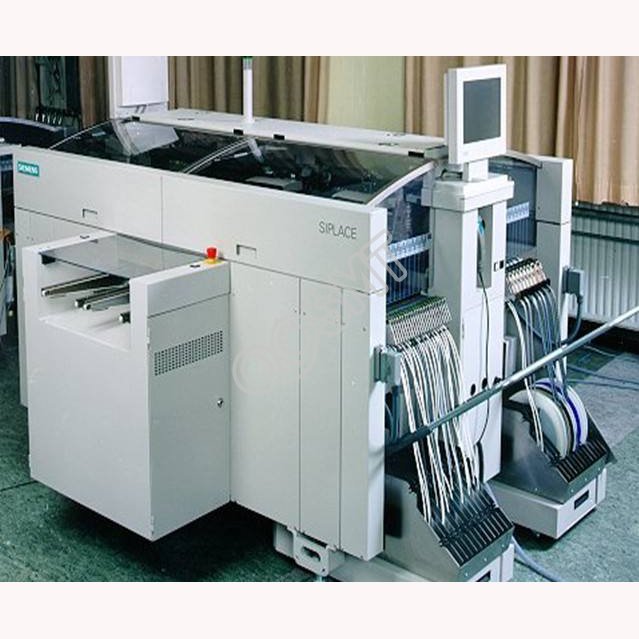

Siemens Siplace DX Chip Mounter Bestückungsautomat

SIPLACEs neue Bestückungsautomaten der DX-Serie, Hochleistungsequipment und intelligente Produktionslösungen sind die intelligente Wahl für Kunden.
Merkmale der Siemens Chip Mounter DX-Serie:
Die neue SIPLACE DX-Serie übernimmt die vielen Vorteile der SIPLACE Plattformserie und kombiniert neue und innovative Technologieanwendungen, um Kunden eine integrierte Lösung zu bieten.
◆ Die DX-Serie erreicht eine sehr hohe Verarbeitungskapazität und bietet gleichzeitig ein besseres Preis-Leistungs- und Leistungsraumverhältnis.
◆ Anwendung neuer Technologien zur Erzielung einer hohen Bestückungsqualität
Die universelle Anwendung der Linearmotortechnologie auf DX-Geräten, das vollständig geschlossene Regelsystem, die intelligente X-Feeder-Technologie und das Design des Bestückkopfs basierend auf der 01005-Waagenanwendung gewährleisten die langfristige Genauigkeit und verschiedene technische Indikatoren der SIPLACE DX-Serie. Beide nehmen in der Branche eine führende Position ein und haben eine hohe Produktionsqualität in der Branche erreicht.
◆ Intelligente Zuführ-, Produktions- und Umrüstlösungen
Nicht nur fortschrittliche Ausrüstung zum Nutzen der Kunden, sondern auch mit der Innovation der SIPLACE Software, die es Kunden ermöglicht, intelligente Lade-, Produktions- und Wechsellinien einfach zu realisieren. Beispielsweise bietet die DX-Serie mehr Feeder-Ebenen, und ihre einzigartige Split-Table-Technologie für virtuelle Materialwagen kann Kunden dabei helfen, auf einfache Weise eine kollineare Produktion und Materialverwaltung für mehrere Produkte zu erreichen und eine hohe Effizienz der Ausrüstung zu erreichen.
◆ Schnelle Importfunktion für neue Produkte
Nicht nur die virtuelle Produktion und Offline-Bestätigung auf der Programmiermaschine, sondern auch das Erlernen der Komponentenauswahl und -platzierung auf der Maschine, mit dem fortschrittlichen digitalen visuellen Erkennungssystem der Branche und einfacheren Produktionsabläufen, die Einführung schneller neuer Produkte.

Grundparameter:
Montagekopf CP20 Bestückkopf CP12 Bestückkopf TH Bestückkopf
Komponentenbereich 01005 – 6 × 6 mm 0201 – 18,7 × 18,7 mm 0201 – 200 × 125 mm
Bauteilhöhe 4 mm 6 mm 25 mm
Montagegenauigkeit ±41μm, ±0,5°@3σ ±41μm, ±0,5°@3σ ±22μm, ±0,05°@3σ
Modell DX4 DX2 DX1
Verwendbare Köpfe CP20 CP20, CP12, TH CP20, CP12, TH
Theoretische Geschwindigkeit 135.500 BE/h 65.500 BE/h 33.300 BE/h
IPC-Geschwindigkeit 90.500 BE/h 38.000 BE/h 22.500 BE/h
PCB (Länge X Breite) mm 50×50~550×560 50×50~610×560
PCB (Dicke) mm 0,3~4,5 (andere auf Anfrage erhältlich)
8mm Einspeiser Ebene 148 120
Stromversorgung Dreiphasig 220/208/230/380/400/415VAC±5%. 50/60Hz
Gasversorgung 5,0 bar (0,5 MPa)-10 bar (1,0 MPa)
Maschinengröße (Länge X Breite) mm 1900×2734 1500×2854 1500×2854
Maschinengewicht 346Okg 2532kg 2482kg
