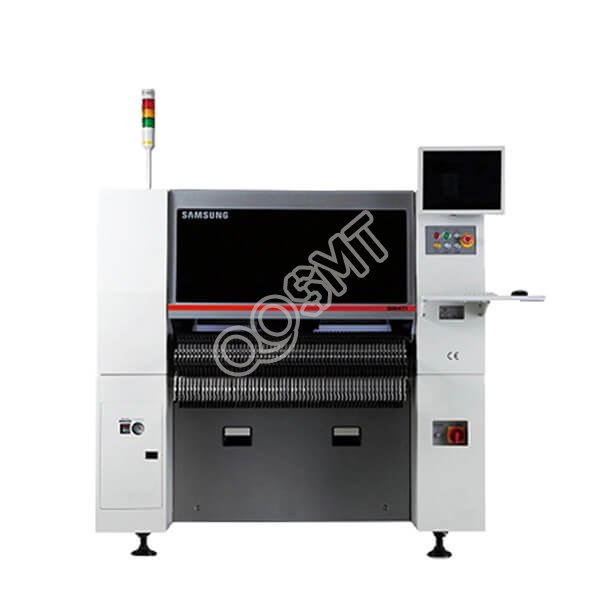

Samsung SM481 PLUS / SM481 Bestückungsautomat

Samsung SM481 Pick-and-Place-Maschine:

Fokus auf den Weg Flugsicht + feste Sicht (optional)

Anzahl Achsen 10 Achsen * 1 Portal

Montagegeschwindigkeit 0603 39000 (Beste Bedingungen)

Montagegenauigkeit Chip ± 50um @ 3ó / Chip

QFP ± 30um @ 3ó / Chip

Komponentenbereich Flight Vision 0402- □ 16mmIC BGA CSP Kugelabstand 0.4

Standard Fixed Vision (FOV35) - □ 16 mmIC (Pitch 0,3 mm)

- □ 32mm IC BGA CSP Kugelabstand 0.5

Standard Fixed Vision (FOV45) - □ 32 mmIC (Pitch 0,4 mm)

Fokus auf den Weg Flugsicht + feste Sicht (optional)

Anzahl Achsen 10 Achsen * 1 Portal

Montagegeschwindigkeit 0603 39000 (Beste Bedingungen)

Montagegenauigkeit Chip ± 50 µm @ 3ó / Chip QFP ± 30 µm @ 3ó / Chip

Komponentenbereich Flight Vision 0402- □ 16mmIC BGA CSP Kugelabstand 0.4

Standard Fixed Vision (FOV35) - □ 16 mmIC (Pitch 0,3 mm)

- □ 32mm IC BGA CSP Kugelabstand 0.5

Standard Fixed Vision (FOV45) - □ 32 mmIC (Pitch 0,4 mm)

- □ 42mm BGA CSP Kugelabstand 1.0

Maximale Höhe 10mm (Option: 15mm)

Leiterplattengröße cm Min 5 x 4 Max 46 X 40 51 x 46 Optionen 61 X 51 Optionen 74 X 46 Optionen

Leiterplattendicke 0,38-4,2 mm

Die Anzahl der Feeder 120

Energieverbrauch Leistungsaufnahme AC200 / 208/220/240/380 (50 / 60HZ)

Maximaler 5KV Luftverbrauch 0,5-0,7M ** (5,1-7,1kgf / c㎡

260Ne / min Gewicht (kg) 1655

Maschinengröße (M) 1,65 x 1,68 x 1,53

Samsung SM481 Plus Pick-and-Place-Maschine:

Modellname	SM481plus
Ausrichtung	Flying Vision+Bühnenvision
Spindeln	10 Spindeln × 1 Gantry
Platzierungsgeschwindigkeit	40.000 CPH (Optimum)
Platzierungsgenauigkeit	±40μm@μ±3σ
Anwendbare Teile	0402 ~ 42 mm (H 15 mm)
Anwendbare Leiterplatte (L × B)	max. 460 × 400 (Standard)
Anwendbare Leiterplatte (L × B)	max. 1500 × 460 (Option)
Abmessung (LDH)	1650×1680×1530
Masse (kg)	Ca. 1655

Stellen Sie sicher, dass Ihre bestellten Produkte immer sicher verpackt sind, schnelle Lieferung zu Ihren Händen
