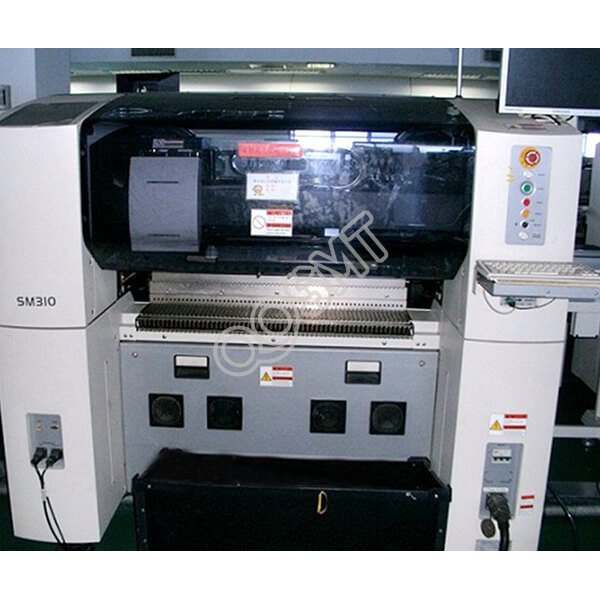

Samsung SM310 Bestückungsmaschine SMT Chip Mounter

Samsung SM310
Bestückungsmaschine Geschwindigkeit 30000CPH, Bestückungsbereich: 0201 0402 0603 0805 ~ BGA
Nennleistung 3-phasig 200/208/220/240/380 / 415V 50 / 60Hz 4KVA
Druck / Gewicht 0,49-0,78MPa 170L / min 1800kg
Gerätegröße L1650xB1680xH1530mm
Patch-Geschwindigkeit von 30.000 Tabletten / Stunde
Objektkomponente Flight Vision 1005-22mm / Fixed Vision 0603-32mm
Die Stationsnummer bis zu 120 Stationen 8mm Geflecht
Zielsubstrat L50xB50-L460xB400mm

Komponentenidentifikationsmethode
Volle Sicht (Line Scan optisch)
Montageeffizienz
Linearer optischer Scan LSO
CHIP 1608 30000 CPH (IPC9850)
CHIP 1005 29500 CPH (IPC9850)
CHIP 0603 29500 CPH (IPC9850)
SOP 20000 CPH (IPC9850)
Montagegenauigkeit
CHIP ± 50? @ 3σ / CHIP
Mindestabstand zwischen den Komponenten
0,1 mm (0603) / 0,15 mm (1005)
Komponenten können montiert werden Bereich
Komponentensortiment
0603 ~ □ 24 mmCHIP, QFP, BGA (0402 Option)
Mindeststiftabstand / QFP, Mindestkugelabstand / BGA
0,65 mm (QFP) / 1,0 mm (BGA)
Bauteilhöhe
H8mm (Zeilenkamera-Standard)
Leiterplattengröße
kleinste Größe
50L * 40W

größte Größe
