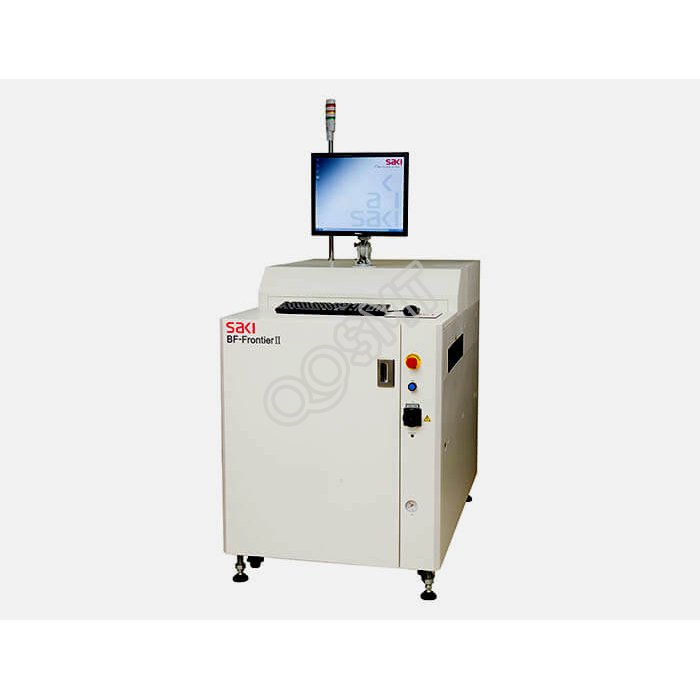

Máquina de inspección SAKI AOI BF-Frontier II AOI
Resolución 18μm
Tamaño de la placa: 460 × 500 mm
Dimensión: 850 × 1340 × 1230 mm
Tamaño de la placa: 460 × 500 mm
Dimensión: 850 × 1340 × 1230 mm
Nombre de la marca:
SAKI
Modelo:
BF-Frontier II
Condición:
Nuevo usado
Métodos de pago
SAKI AOI BF-Frontier II
Con una resolución superior de 18 μm y una cámara CCD en color de línea de escaneo, BF-Frontier II proporciona resultados de inspección precisos y estables. Los filetes de soldadura en componentes tan pequeños como el chip 0201 (0603) montado en alta densidad, así como los circuitos integrados con plomo de paso de 0,4 mm, se inspeccionan y analizan fácilmente.
AOI de alta resolución y alta velocidad en línea
AOI 2D en línea
El tamaño máximo de PCB es 330x250 mm para BF-Planet-XII,
500x460 mm para BF-FrontierII, 870x686 mm para BF-10Z
El tiempo de escaneo es de solo 4 segundos (BF-Planet-XII)
Cuerpo compacto de solo 60 cm de ancho (BF-Planet-XII)
Sistema de imágenes de alta resolución
Con una resolución superior de 18 μm y una cámara CCD en color de línea de escaneo, BF-Frontier II proporciona resultados de inspección precisos y estables. Los filetes de soldadura en componentes tan pequeños como el chip 0201 (0603) montado de alta densidad, así como los circuitos integrados con un paso de plomo de 0,4 mm, se inspeccionan y analizan fácilmente.
Alto rendimiento
BF-Frontier II tiene el sistema de escaneo alternativo original de Saki que captura varias imágenes de iluminación en un escaneo. El sistema de captura de color recientemente desarrollado permite hacer que la velocidad de escaneo sea dos veces más rápida que el modelo anterior. Solo se necesitan 10 segundos para capturar una placa de tamaño L [460 mm × 500 mm]. El tiempo total de tacto, incluida la inspección, también se acortó drásticamente.
Ventaja de la inspección visual de escaneo linealLos componentes adicionales en la placa solo se pueden detectar configurando una ventana de inspección en toda la placa. Se realiza con la ventaja del método de escaneo de líneas.
Luz de techo coaxial
El estado de la soldadura se inspecciona mediante la irradiación de iluminación de techo coaxial. La inspección no se ve afectada por la sombra de los componentes altos vecinos, por lo tanto, la misma biblioteca está disponible en cualquier lugar del tablero.
Nueva interfaz
La interfaz de usuario renovada facilita la configuración de los datos de inspección mediante el uso de la biblioteca estándar de Saki preinstalada. Y opcional nuevo
función KPK, que encuentra la diferencia entre la superficie de
la placa y la superficie del componente de forma automática, simplifica la detección de un componente faltante. Esto permite reducir el tiempo de toma de datos de inspección al iniciar la producción.
FlexibilidadBF-Frontier II tiene un espacio libre de 40 mm en la parte superior del tablero y 40 mm en la parte inferior. Permite la mayoría de las placas de circuito impreso con componentes altos. Además, BF-Frontier II se puede utilizar en cualquier etapa del proceso de producción de PCB, desde postimpresión, postmontaje y postflujo / reflujo o montaje manual.
Trazabilidad
La función opcional de BF-Frontier II puede leer todos los tipos de códigos de barras y códigos 2D en el tablero. La salida de la inspección se informa con el número de código. Permite el manejo sencillo de datos SPC y la gestión de datos de registro en las líneas de fabricación.
Con una resolución superior de 18 μm y una cámara CCD en color de línea de escaneo, BF-Frontier II proporciona resultados de inspección precisos y estables. Los filetes de soldadura en componentes tan pequeños como el chip 0201 (0603) montado en alta densidad, así como los circuitos integrados con plomo de paso de 0,4 mm, se inspeccionan y analizan fácilmente.
AOI de alta resolución y alta velocidad en línea
AOI 2D en línea
El tamaño máximo de PCB es 330x250 mm para BF-Planet-XII,
500x460 mm para BF-FrontierII, 870x686 mm para BF-10Z
El tiempo de escaneo es de solo 4 segundos (BF-Planet-XII)
Cuerpo compacto de solo 60 cm de ancho (BF-Planet-XII)
Sistema de imágenes de alta resolución
Con una resolución superior de 18 μm y una cámara CCD en color de línea de escaneo, BF-Frontier II proporciona resultados de inspección precisos y estables. Los filetes de soldadura en componentes tan pequeños como el chip 0201 (0603) montado de alta densidad, así como los circuitos integrados con un paso de plomo de 0,4 mm, se inspeccionan y analizan fácilmente.
Alto rendimiento
BF-Frontier II tiene el sistema de escaneo alternativo original de Saki que captura varias imágenes de iluminación en un escaneo. El sistema de captura de color recientemente desarrollado permite hacer que la velocidad de escaneo sea dos veces más rápida que el modelo anterior. Solo se necesitan 10 segundos para capturar una placa de tamaño L [460 mm × 500 mm]. El tiempo total de tacto, incluida la inspección, también se acortó drásticamente.
Ventaja de la inspección visual de escaneo linealLos componentes adicionales en la placa solo se pueden detectar configurando una ventana de inspección en toda la placa. Se realiza con la ventaja del método de escaneo de líneas.
Luz de techo coaxial
El estado de la soldadura se inspecciona mediante la irradiación de iluminación de techo coaxial. La inspección no se ve afectada por la sombra de los componentes altos vecinos, por lo tanto, la misma biblioteca está disponible en cualquier lugar del tablero.
Nueva interfaz
La interfaz de usuario renovada facilita la configuración de los datos de inspección mediante el uso de la biblioteca estándar de Saki preinstalada. Y opcional nuevo
función KPK, que encuentra la diferencia entre la superficie de
la placa y la superficie del componente de forma automática, simplifica la detección de un componente faltante. Esto permite reducir el tiempo de toma de datos de inspección al iniciar la producción.
FlexibilidadBF-Frontier II tiene un espacio libre de 40 mm en la parte superior del tablero y 40 mm en la parte inferior. Permite la mayoría de las placas de circuito impreso con componentes altos. Además, BF-Frontier II se puede utilizar en cualquier etapa del proceso de producción de PCB, desde postimpresión, postmontaje y postflujo / reflujo o montaje manual.
Trazabilidad
La función opcional de BF-Frontier II puede leer todos los tipos de códigos de barras y códigos 2D en el tablero. La salida de la inspección se informa con el número de código. Permite el manejo sencillo de datos SPC y la gestión de datos de registro en las líneas de fabricación.
| Modelo | SAKI 2D AOI BF-Frontier II |
| Resolución | 18μm |
| Tamaño de la placa | 50 × 60 - 460 × 500 mm, 2 × 2.4 - 18 × 20 pulgadas |
| Espesor del tablero | 0,6 - 3,2 mm, 24 - 126 mil |
| Deformación del tablero | +/- 2 mm, 79 milésimas de pulgada |
| Liquidación de PCB | Superior: 40 mm, 1,57 pulg. Abajo: 40 mm, 1.57 pulgadas |
| Soporte de componentes rotados | Disponible para rotación de 0 a 359 ° (unidad de 1 °) |
| Categorías de inspección | Presencia / ausencia, desalineación, lápida, reversa, polaridad, puente, material extraño, ausencia de soldadura, soldadura insuficiente, cable levantado, viruta levantada y defecto de filete. Cada nombre de defecto se puede cambiar libremente por función del sistema. |
| Tiempo de tacto * 1 * 2 | Aprox. 21 seg. (460 × 500 mm) |
| Tiempo de escaneo de imágenes * 1 | Aprox. 10 seg. (460 × 500 mm) |
| Cámara (procesamiento de imágenes) | Cámara CCD en color de línea |
| Encendiendo | Sistema de iluminación LED |
| Método del transportador de transferencia | Transferencia de cinta plana |
| Altura del transportador de transferencia | 900 +/- 20 mm, 36 +/- 0,8 pulgadas |
| Ajuste del ancho del transportador de transferencia | Manual |
| Sistema operativo | Versión en inglés de Windows XP |
| Sistema opcional | BF-Editor / BF-RP1 / BF-Monitor / BF-View |
| Opcional | Reconocimiento de códigos de barras 2D, impresora de diario, ajuste automático del ancho del transportador de transferencia |
| Requisito de energía eléctrica | Monofásico ～ 100 - 120V / 200 - 240V +/- 10%, 50 / 60Hz, 750VA |
| Requisito de aire | 0.5MPa, 5L / min (ANR), 73PSI, 0.18CFM |
| Entorno de uso |
15 ° C (59F) - 30 ° C (86F) / 15 - 80% RH (sin condensación) |
| Nivel de ruido | 58,3 dB |
| Dimensiones An x Pr x Al | 850 × 1340 × 1230 mm, 34 × 53 × 49 pulgadas |
| Peso | Aprox. 450 kg, 992 libras |
|
* 1 Si el tamaño de la PCB es menor de 460x500 mm, el tiempo de escaneo de la imagen será menor que estos valores. * 2 Incluido el tiempo de escaneo de imágenes. |
|
Asegúrese de que sus productos solicitados estén siempre empaquetados de forma segura, entrega rápida a sus manos
