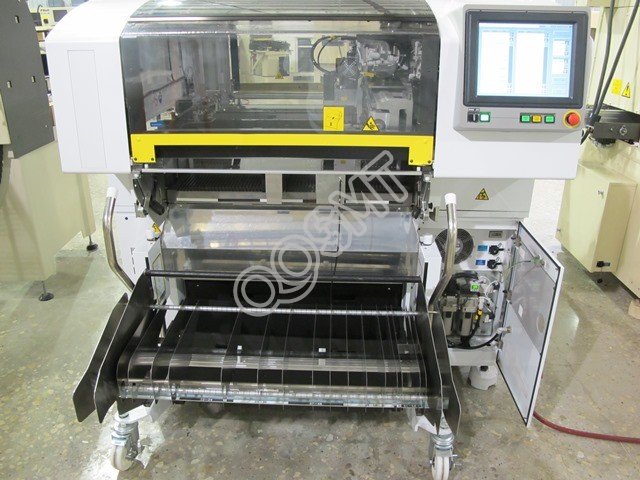

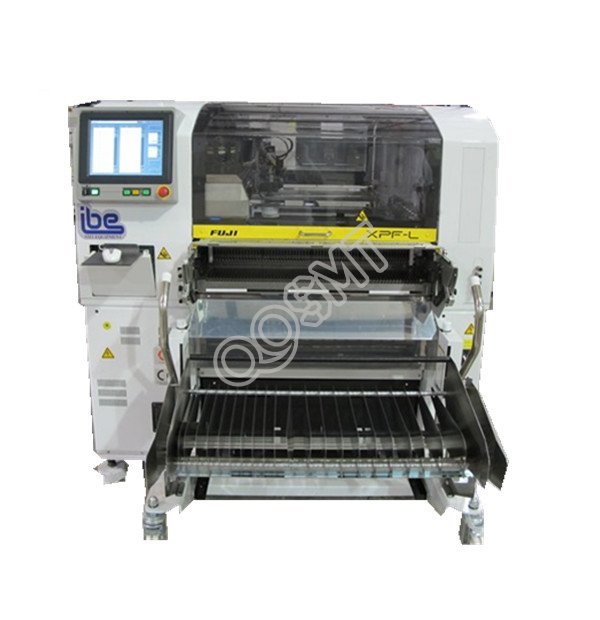

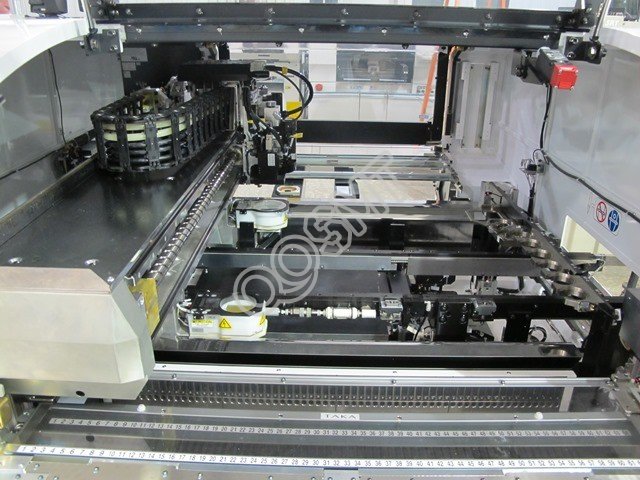

FUJI XPF-L SMT Pick and Place Machine SMT XPF Montatore

• Caratteristica speciale

1.1 Le  teste di posizionamento ("auto-tools") vengono sostituite automaticamente durante la produzione: XPF è la prima macchina al mondo dotata di cambio dinamico della testa. La macchina può passare automaticamente da una testa di posizionamento ad alta velocità a una testa multiuso durante la produzione per assicurarsi che venga utilizzata la testa più efficiente per l'attività corrente. Ciò include la possibilità di passare a una testa di colla, il che significa che l'applicazione della colla e il posizionamento della parte possono essere eseguiti sulla stessa macchina.

1.2  Non c'è bisogno di decidere tra un montatore ad alta velocità o una macchina multiuso: poiché il cambio della testina è dinamico e automatico, XPF è una soluzione senza bordi, che copre le esigenze ad alta velocità e multiuso allo stesso tempo. Qualunque sia il tipo di pannello, XPF raggiunge l'equilibrio ottimale della capacità di produzione, assicurando che tu ottenga sempre il massimo dalla tua attrezzatura.

1.3  Supporto per pannelli fino a 686 x 508 mm con XPF-W: Il modello XPF-W è progettato per gestire pannelli grandi e pesanti con dimensioni fino a 686 x 508 (27 x 20 pollici) mm e peso fino a 6 kg.

• Specifiche

• Specifiche della macchina		Strumento automatico revolver	Ugello Singolo	Strumento automatico M4	Strumento automatico colla
  Numero di ugelli		12	1	4	Numero di siringhe caricate: 1 siringa per stazione di colla
  Numero di utensili automatici contenuti nella stazione utensili automatici		2 (XPF-L) / 3 (XPF-W)	6 (XPF-L) / 8 (XPF-W) ( Quando si utilizzano i vassoi viene tenuto in mano lo strumento automatico di misurazione dell'altezza di un vassoio )	1	Numero di slot di alimentazione occupati: 8 (MFU-40) (Posizione di caricamento fissa - è possibile caricare fino a 4 auto-tool per colla )
  Parti supportate		0402(01005) a 20 x 20 mm 　Altezza massima: 3,0 mm	Da 1005(0402) a 45 x 150 (68 x 68) mm Altezza massima: 25,4 mm	Tipo a 4 ugelli: da 3 x 3 a 14 x 14 mm Tipo a 2 ugelli: da 14 x 14 a 22 x 26 mm Altezza massima: 6,5 mm	Lato carico: Lato 1 (MFU-40 o dispositivo fisso)
  tatto della macchina	XPF-L	0,144 sec / componente 25.000 cph	0,400 sec / componente 9.000 cph	Tipo a 4 ugelli: 0,343 sec/ sparo 10.500 cph Tipo a 2 ugelli: 0,456 sec/ sparo 7.900 cph	Eroga tatto: 0,2 sec/colpo
  	XPF-W	0,145 sec / componente 24.800 cph	0,418 sec / componente 8.600 cph	tipo 4 ugelli; 0,351 sec/ colpo 10.250 cph tipo 2 ugelli; 0,462 secondi/ scatto 7,800 cph
  Precisione di posizionamento	Piccole parti di chip	+/-0.050 mm cpk≥1.00 +/-0.066 mm cpk≥1.33	+/-0.040 mm cpk≥1.00 +/-0.053 mm cpk≥1.33	-	Precisione della posizione di erogazione : +/- 0,1 mm cpk≥1.00
  	Parti QFP	+/-0.040 mm cpk≥1.00 +/-0.053 mm cpk≥1.33	+/-0.030 mm cpk≥1.00 +/-0.040 mm cpk≥1.33	+/-0.040 mm cpk≥1.00 +/-0.053 mm cpk≥1.33
  Dimensioni PCB (LXW)		Fino a 457 x 356 mm Spessore da 0,4 (0,3) a 5,0 mm (XPF-L) / 686 x 508 mm Spessore da 0,4 a 6,5 ​​mm (XPF-W) Min 50 x 50 mm
  Tempo di caricamento del PCB		1,8 sec (XPF-L) / 3,5 sec (XPF-W)
  Dimensioni macchina	XPF-L	L: 1.500 mm, W: 1.607,5 mm, H: 1.419,5 mm (Altezza di trasporto: 900 mm H: esclusa torretta di segnalazione)
  	XPF-W	L: 1.500 mm, W: 1.762,5 mm, H: 1.422,5 mm (Altezza di trasporto: 900 mm H: esclusa torretta di segnalazione)
  Peso della macchina		Corpo macchina XPF-L: 1.500 kg / XPF-W: 1.860 kg MFU-40: ca. 240 kg (con alimentatori W8 caricati) BTU-AII: ca. 120 kg, BTU-B: ca. 15 kg, MTU-AII: ca. 615 kg (con vassoi/alimentatore caricati)



  Imballaggio delle parti

  Parti del nastro (standard JIS, JEITA), parti in stick, parti del vassoio



  Opzioni

  Stick Feeder, Wide Fiducial Camera, Dip Flux Unit, Reel Set Stand (all'interno della macchina principale), Lead Complanarity Check, Custom Nozzles and Mechanical Chucks, Fujitrax
