Ersa HOTFLOW 3/14e SMT Forno a rifusione

Specifiche

Il trasporto a doppio binario aumenta la produttività

Trasferimento di calore ottimizzato, zona T ridotta al minimo

Separazione

Raffreddamento interno

Consumo energetico minimo

Moduli riscaldanti rimovibili in alto e in basso

Supporto centrale a massa estremamente ridotta

Registratore di dati di processo ERSASOFT

ERSASOFT – controllo macchina intuitivo

Profiler automatico per una rapida profilazione offline

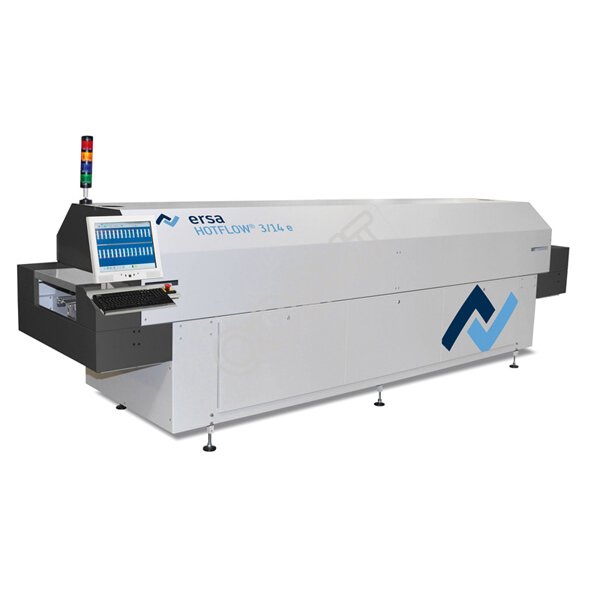

Ersa HOTFLOW 3/14e Forno a rifusione

Il sistema di riflusso Ersa HOTFLOW 3/14e è di design robusto e realizzato interamente in acciaio, saldato a tenuta d'aria, verniciato a polvere e con armadio elettrico interno e terminale operativo PC. Le caratteristiche includono l'apertura motorizzata del cofano, le cassette del riscaldatore a convezione a cambio rapido, la pulizia del gas di processo a più livelli e una zona di raffreddamento potente ed efficace.

Dimensioni

Lunghezza: 4.770 mm

Larghezza: 1.201 mm

Altezza: 1.375 mm

Peso ca. 1.450 kg

Sistema di trasporto

Larghezza di lavoro: 45-516 mm regolabile automaticamente all'infinito

Altezza passaggio netto: +35/-37 mm

Supporto centrale, regolabile automaticamente all'infinito

Velocità del trasportatore: 20-200 cm/min

Trasportatore a perni e catene con lunghezza perni di 3/4/5 mm

Zona di processo

Lunghezza del processo: 3.345 mm

Lunghezza riscaldata: 2.610 mm

Lunghezza di raffreddamento: 735 mm

Sistema di riscaldamento

Fino a 14 cassette di riscaldamento a convezione

(Preriscaldare le cassette della zona 10, le cassette della zona di riflusso 4)

Portata volumetrica per modulo, regolabile fino a 500 m3/h

Potenza nominale ogni modulo: 3,3 kW

Potenza nominale ultimo modulo: 4,5 kW

Raffreddamento

Fino a 2 livelli di zona di raffreddamento (aria)

Dati elettrici

400 V, trifase, N, terra, 50/60 Hz

Rendimento continuo durante il funzionamento: ca. 11-14 kW

Scarico

Capacità di estrazione: camino in ingresso impianto 300 m3/h; camino in uscita impianto 400 m3/h, entrambi con funzione di monitoraggio

Opzioni:

Trasportatore a perni e catena con supporto centrale a massa ridotta

Regolazione automatica della larghezza del trasportatore e del supporto centrale

Fino a 2 binari con supporti centrali nel sistema

Per i sistemi a binario singolo sono disponibili supporti tubolari a bassa massa

Funzionamento in atmosfera ambiente, raffreddamento interno con aria ambiente

Gli RPM del motore del ventilatore sono regolabili tramite convertitori di frequenza

Trasportatore a perni e catene con lunghezza perni di 3/4/5 mm
