Ersa HOTFLOW 4/8 SMT Forno a rifusione

Specifiche

Sistema di rifusione compatto ad alte prestazioni

Raffreddamento multistadio, sia interno che esterno

Efficiente sistema di pulizia dei gas di processo

Basso consumo di N2

Auto Profiler per la generazione rapida del profilo

Sistema di trasporto multitraccia disponibile

Supporti centrali termicamente invisibili

Basso consumo energetico in funzionamento continuo

Software di controllo di processo Ersa Process Control (EPC)

Sistema brevettato grip-conveyor per circuiti flessibili

Motori dei ventilatori ottimizzati per il consumo energetico con convertitori di frequenza integrati

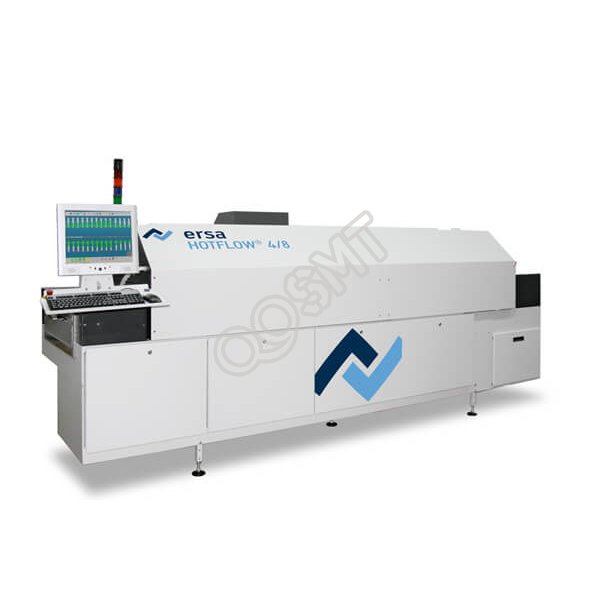

Ersa HOTFLOW Forno a rifusione 4/8

Il sistema di saldatura a riflusso Ersa HOTFLOW 4/08 è di design robusto e realizzato interamente in acciaio, saldato a tenuta d'aria, verniciato a polvere e con armadio elettrico interno e terminale operativo PC. Le caratteristiche includono l'apertura motorizzata del cofano, le cassette del riscaldatore a convezione a cambio rapido, la pulizia del gas di processo a più livelli e una zona di raffreddamento potente ed efficace.

Dimensioni

Lunghezza: 3.905 mm

Larghezza: 1.410 mm

Altezza: 1.350 mm

App peso. 1.100 kg

Sistema di trasporto

Larghezza di lavoro: 45-560 mm, infinitamente regolabile

Altezza passaggio netto: +32/-40 mm

Supporto centrale, infinitamente, regolabile automaticamente

Velocità del trasportatore: 20-200 cm/min

Trasportatore a perni e catene con lunghezza perni di 3 / 4 / 5 mm

Zona di processo

Lunghezza del processo: 3.260 mm

Lunghezza Riscaldata: 1.525 mm

Lunghezza raffreddata: 1.735 mm

Sistema di riscaldamento

Moduli di riscaldamento a convezione, 8 unità in totale

(Preriscaldamento fino a 6 unità, zona di riflusso 2 unità)

Portata volumetrica per modulo regolabile fino a 500 m3/h

Potenza nominale ogni modulo: 3,3 kW

Raffreddamento

Zona di raffreddamento a 3 livelli con raffreddamento ad acqua

Dati elettrici

400 V, 3 fasi, N, P, 50/60 Hz

Rendimento continuo durante il funzionamento: ca. 6-8 kW

Scarico

Capacità di estrazione 2 pile da 300-600 m3/h, monitorate

Opzioni:

Trasportatori a perno e catena Lunghezza perno 3 / 4 / 5 mm

Trasportatori a perni e catena con supporti centrali a bassa massa

Regolazione automatica della larghezza dei nastri trasportatori e dei supporti del centro di massa ridotta

Fino a 2 binari con supporti centrali a bassa massa nel sistema

Sistema di trasporto a presa brevettato per tavole flessibili

Per un forno a binario singolo sono disponibili supporti tubolari a bassa massa

Funzionamento possibile sia con aria ambiente che con atmosfera di azoto

Raffreddamento disponibile con unità di raffreddamento integrata o esterna

Raffreddamento con unità di raffreddamento o con collegamento dell'acqua fredda locale
