Ersa HOTFLOW 4/14 SMT Forno a rifusione

Specifiche

Sistema di saldatura a rifusione con prestazioni termiche eccezionali e un eccellente equilibrio di potenza

Zone di processo controllabili individualmente tramite motori ottimizzati dal punto di vista energetico

Raffreddamento controllato a più livelli

Depurazione del gas di processo multilivello con pirolisi

Monitoraggio e controllo dell'ossigeno residuo, basso consumo di N2

Software Ersa per il controllo dei processi (EPC)

Software per generare profili di temperatura

Sistemi di trasporto multitraccia (1-4), 1x fisso, 3x variabile

Supporti centrali termicamente invisibili

Basso consumo energetico in funzionamento continuo

Sistema di trasporto a presa brevettato per tavole flessibili

Auto Profiler per offline e generare rapidamente profili di temperatura

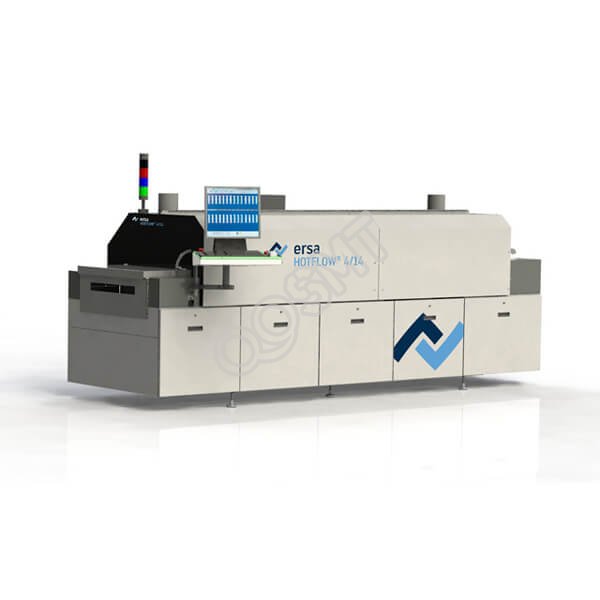

Ersa HOTFLOW 4/14 Forno a rifusione

Il sistema di saldatura a riflusso Ersa HOTFLOW 4/14 è di design robusto e realizzato interamente in acciaio, saldato a tenuta d'aria, verniciato a polvere e con armadio elettrico interno e terminale operativo PC. Le caratteristiche includono l'apertura motorizzata del cofano, le cassette del riscaldatore a convezione a cambio rapido, la pulizia del gas di processo multilivello e una zona di raffreddamento potente e ad alte prestazioni.

Dimensioni

Lunghezza: 5.030 mm

Larghezza: 1.410 mm

Altezza: 1.350 mm

Peso ca. 2.000 kg

Sistema di trasporto

Larghezza di lavoro: 45-560 mm regolabile automaticamente all'infinito

Altezza di passaggio netto: +32/-40 mm

Supporto centrale, regolabile automaticamente all'infinito

Velocità del trasportatore: 20-200 cm/min

Trasportatore a perni e catene con lunghezza perni di 3 / 4 / 5 mm

Zona di processo

Lunghezza del processo: 4.400 mm

Lunghezza riscaldata: 2.665 mm

Lunghezza di raffreddamento: 1.735 mm

Sistema di riscaldamento

Fino a 14 cassette di riscaldamento a convezione

(zona di preriscaldamento fino a 10, zona di rifusione 4)

Portata volumetrica per modulo regolabile fino a 500 m3/h

Potenza nominale ogni modulo: 3,3 kW

Raffreddamento

Fino a 4 livelli di zona di raffreddamento con raffreddamento ad acqua

Dati elettrici

400 V, trifase, N, terra, 50/60 Hz

Rendimento continuo durante il funzionamento: ca. 10-15 kW

Scarico

Capacità di estrazione 2x 300-600 m3/h con funzione di monitoraggio

Opzioni:

Trasportatore a perni e catene con lunghezza perni di 3/4/5 mm

Trasportatore a perni e catena con supporto centrale a massa ridotta

Regolazione motorizzata della larghezza del trasportatore e del supporto centrale

Fino a 4 binari con supporto centrale nel sistema (1x fisso, 3x variabile)

Sistema di trasporto a presa brevettato per tavole flessibili

Con i sistemi a binario singolo è possibile l'utilizzo di supporti tubolari a massa ridotta

Funzionamento con aria ambiente o azoto

La zona di raffreddamento del sistema può essere dotata di un sistema di raffreddamento integrato e di un aggregato di raffreddamento esterno

Il raffreddamento può essere con aggregato di raffreddamento o con collegamento dell'acqua locale

Sistema di gestione della condensa multilivello disponibile con pirolisi

Cassette di riscaldamento e raffreddamento rimovibili senza attrezzi

Gestione dei consumi energetici
