Ersa HOTFLOW 3/20 SMT Forno a rifusione

Specifiche

Eccellente trasferimento di calore con i più svariati assemblaggi di schede

Monitoraggio e controllo dell'ossigeno residuo a basso consumo di N2

Basso consumo energetico grazie alla gestione intelligente dell'energia

Raffreddamento controllato a più livelli

Sistema di pulizia del gas di processo multilivello

Manutenzione "al volo" per una maggiore disponibilità/uptime della macchina

Sistema di trasporto multitraccia (1-4 binari)

Ersa Process Control (EPC) per il monitoraggio continuo del processo

Software Ersa Auto Profiler per la generazione rapida di profili di temperatura

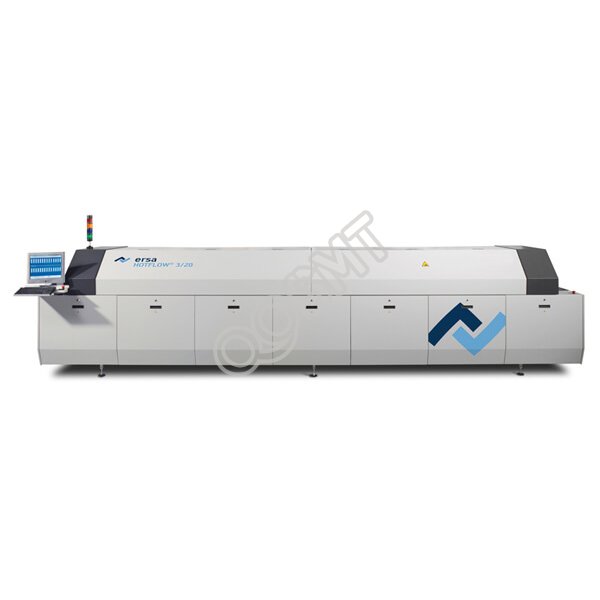

Ersa HOTFLOW 3/20 Forno a rifusione

Il sistema di saldatura a riflusso Ersa HOTFLOW 3/20 è di design robusto e realizzato interamente in acciaio, saldato a tenuta d'aria, verniciato a polvere e con armadio elettrico interno e terminale operativo PC. Le caratteristiche includono l'apertura motorizzata del cofano, le cassette del riscaldatore a convezione a cambio rapido, la pulizia del gas di processo a più livelli e una zona di raffreddamento potente ed efficace.

Dimensioni

Lunghezza: 6.590 mm

Larghezza: 1.530 mm

Altezza: 1.450 mm

Peso ca. 3.200 kg

Sistema di trasporto

Larghezza di lavoro: 45-580 mm regolabile automaticamente all'infinito

Altezza di passaggio netto: +25 (35)/-37 mm

Supporto centrale, regolabile automaticamente all'infinito

Velocità del trasportatore: 20-200 cm/min

Trasportatore a perni e catene con lunghezza perni di 3 / 4 / 5 mm

Zona di processo

Lunghezza del processo: 5.190 mm

Lunghezza riscaldata: 3.700 mm

Lunghezza di raffreddamento: 1.490 mm

Sistema di riscaldamento

Fino a 20 cassette di riscaldamento a convezione

(Preriscaldamento fino a 14 cassette, zona di riflusso fino a 6 cassette)

Portata volumetrica per modulo regolabile fino a 500 m3/h

Potenza nominale ogni modulo: 3,3 kW

Raffreddamento

Fino a 4 livelli di zona di raffreddamento con raffreddamento ad acqua

Dati elettrici

400 V, trifase, N, terra, 50/60 Hz

Rendimento continuo durante il funzionamento: ca. 12-19 kW

Scarico

Tasso di estrazione 2x 400 m3/h con funzione di monitoraggio

Opzioni:

Sistema di trasporto multitraccia con azionamenti separati per ogni binario

Supporti centrali collegabili

Funzione atmosfera inerte con monitoraggio e controllo dell'ossigeno residuo

Misurazione del consumo di N2

Power-cooling con 3 moduli di convezione e pulizia del gas di processo "on the fly"

Alimentazione di emergenza

Controllo di processo Ersa (EPC)

Auto Profiler

Calcolo del consumo di energia

Cambio rapido del profilo

È possibile installare fino a 4 binari con supporto centrale (1 binario fisso, 3 binari mobili) - aumentando la flessibilità del sistema
