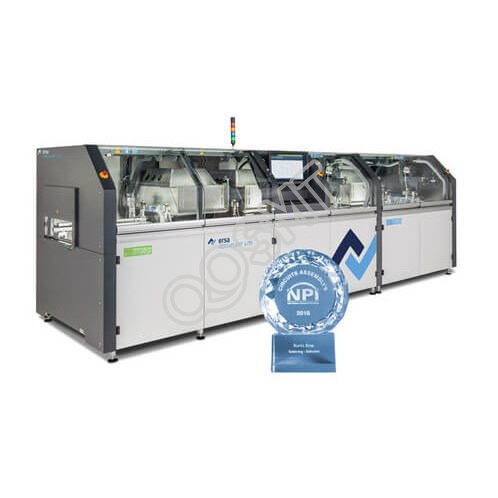

Saldatrice selettiva ERSA VERSAFLOW 4/55 Saldatura ad onda

Specifiche

Sistema di saldatura selettiva di fascia alta da integrare nei concetti di produzione in linea
Saldatura a mini-onda per un'elevata flessibilità o saldatura a più onde (in preparazione) per applicazioni ad alto volume
Cambio prodotto senza perdita di tempo di produzione con il processo multi-onda (in preparazione)
Area processabile 20″ x 20″
Modulo di saldatura variabile Y/Z
Versacam per la misurazione dell'altezza al volo
Modulo di saldatura Versaflex variabile X/Y/Z
Convezione di potenza per preriscaldi omogenei ottimali
Processo parallelo attraverso la separazione del ciclo di flussaggio, preriscaldamento e saldatura
Utilizzo di fino a 4 testine di spruzzatura a flusso continuo
Fluxer variabile y
Configurazione flessibile del sistema grazie alla modularità del design
Ideale per il collegamento a postazioni di lavoro manuali o apparecchiature periferiche
Controllo di processo sicuro con monitoraggio di tutti i processi rilevanti
Assistente CAD per la programmazione offline
Link per sistemi di tracciabilità per il controllo di processo

VERSAFLOW 4/55

Il sistema di saldatura selettiva in linea leader al mondo VERSAFLOW soddisfa le più elevate esigenze in termini di flessibilità e produttività. Con possibilità quasi infinite di configurazioni il sistema è ideale per soddisfare qualsiasi esigenza del cliente.

I moduli aggiuntivi del VERSAFLOW lo rendono adatto alle esigenze future. Ersa VERSAFLOW 4/55 è la 4a generazione del principale sistema di saldatura selettiva in linea e ispira con la sua nuova interfaccia utente e una maggiore flessibilità di processo

Dimensioni
Lunghezza da 2.600 mm
Larghezza ca. 1.700 mm
Altezza ca. 1.600 mm

Supporto trasportatore
Trasportatore a rulli
Larghezza PCB: 63,5-508 mm
Lunghezza PCB: 127-508 mm
Spazio massimo lato superiore PCB: 120 mm
Gioco massimo lato inferiore PCB: 30 mm
Peso massimo PCB: 5 kg (opzione 15 kg)
Fornitura di supporti
Azoto
Sistema pneumatico
Alimentazione elettrica
Aria estratta
Modulo di flusso
Drop-Jet in diverse dimensioni
Modulo di preriscaldamento
Riscaldamento IR, convezione o combinazione di IR e convezione
Modulo di saldatura
Pentola di saldatura elettromagnetica
Mini-onda 13 kg fino a 6 pentole

Opzioni:
Trasportatore a rulli per la movimentazione diretta del cartone
Regolazione della larghezza programmabile
Fluxer Drop-Jet di precisione, fino a 2 moduli XY e 4 testine di spruzzatura per modulo
Peso massimo consentito della tavola: 15 kg
2 diversi mezzi di flusso per ogni modulo
Fino a 5 moduli di preriscaldamento
Preriscaldatore IR configurabile individualmente, convezione sul lato inferiore e superiore
Pirometro per monitorare la temperatura
Fino a 3 moduli di saldatura con ogni 2 bagni di saldatura per applicazioni mini-wave e mini-dip
Vasca elettromagnetica multiplo, costruzione modulare (in preparazione)
Cambio utensile al volo per utensili multi-dip (in preparazione)
Valore di ossigeno residuo controllato nello strumento multi-dip (in preparazione)
Combinazione di moduli bagno multi-onda e mini-onde (in preparazione)
Trasferimento dati scheda dal sistema CAD
ERSASOFT 5 incl. integrazione di MES (Manufacturing Execution System)
