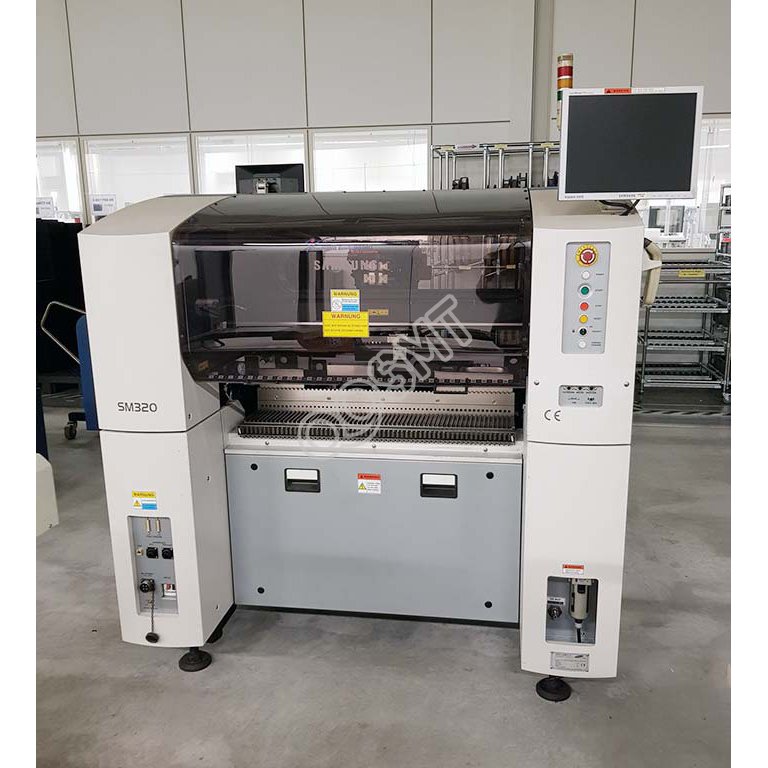

Samsung SM320 Monter SMT SMT Chip Mounter

Specyfikacja

Metoda identyfikacji podzespołów maszyny Samsung SM320 Pick and Place
WIZJA W LOTNIU + WIZJA SCENICZNA
Wydajność montażu
System rozpoznawania kamer lotniczych
CHIP 1608 18500 CPH (IPC9850)
SOP 15000 CPH (IPC9850)
QFP 5500 CPH (IPC9850)
Naprawiono system wizyjny kamery
1.4 SEC / QFP208 (STANDARDOWE ZASILANIE Z PODAJNIKAMI)

Komponenty mogą być montowane w zakresie
WIZJA W LOCIE：1005 ~ □ 22mmIC (opcja: 0603 ~ □12mmIC / 0402 ~ □7mmIC)

Rozmiar montażowy: Standardowe widzenie sceniczne (FOV 35) ~ (32 mmIC)

(Podziałka 0,4 mm QFP / 0,75 mm BGA / ~ □ 55 mm (MFOV))

Standardowe widzenie sceniczne (FOV 45) ~ □ 42 mmIC (podziałka 0,5 mm QFP / 1,0 mm BGA / ~ □ 55 mm (MFOV))

Standardowe widzenie sceniczne (FOV 20) ~ □ 17mmIC (Pitch 0.3mmQFP / 0.5mmBGA)

Min. skok odprowadzenia (QFP) FOV10

0,3 mm (QFP) / 0,65 mm (BGA)

Min. boisko (BGA)
FOV15
0,5 mm (QFP) / 0,75 mm (BGA)

FOV25
0,5 mm (QFP) / 0,75 mm (BGA)
Maksymalna wysokość
H12mm (standardowa kamera latająca)
H15mm (standardowa kamera latająca)
Rozmiar płytki PCB
najmniejszy rozmiar
50 (L) * 40 (W)

największy rozmiar
460 (L) * 400 (W) / Opcja: 510 * 460, 640 * 510

Grubość płytki PCB
0,38 mm-4,2 mm
zainstalować opłatader numer

120 szt. / 112 szt. (wózek dokujący)
Ciśnienie i pobór mocy
zasilacz
AC220/220/240V (50/60HZ, 3 FAZY) (Opcja: 340/380/415V)

Ciśnienie powietrza
5kg / , 260 NI / MIN
Ciężar maszyny
1800 kg
Rozmiar maszyny
1650 L * 1680 D * 1530 H.
