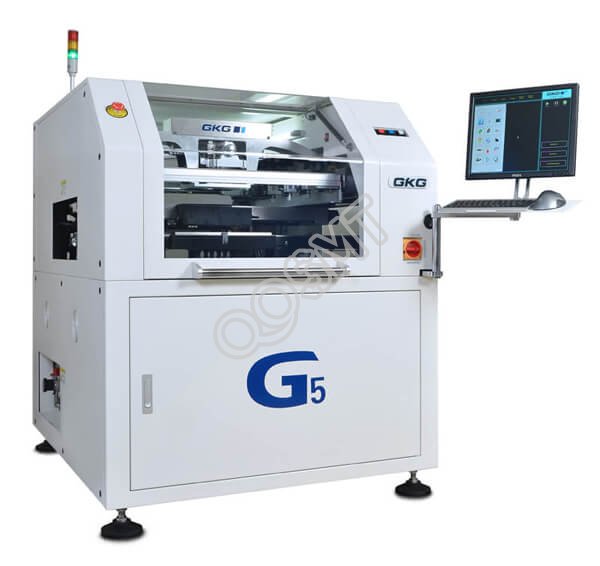

W pełni automatyczna drukarka szablonowa GKG G5

Specyfikacja

G5 to wysoka dokładność i wysoka stabilność w pełni automatycznej wizji maszyny drukarskiej, GKG stosowane w branży SMT to trend rozwojowy produkcji nowej generacji w pełni automatycznej maszyny drukarskiej z wiodącą na całym świecie technologią synchronicznego widzenia, przetwarzaniem wizualnym o wysokiej rozdzielczości, wysokiej precyzja układu przeniesienia napędu, skrobak adaptacyjny zawieszenia.

Specyfikacja:

Precyzyjna automatyczna drukarka pasty lutowniczej serii GKG zaprojektowana z myślą o wysokiej precyzji

drukowanie siatki stalowej lub drukowanie szablonowe w branży SMT.

Rozmiar płytki drukowanej: 50 mm x 50 mm ~ 400 mm x 340 mm;

Grubość PCB: 0.4mm ~ 14mm

Grubość FPC: ≦0,6 mm (bez przyrządu)

Obowiązujące rozstawy komponentów

Komponenty SMT, takie jak rezystory, kondensatory, cewki indukcyjne, diody i triody: 0201, 0402, 0603, 0805, 1206 i inne specyfikacje;

IC: wsparcie SOP, TSOP, TSSOP, opakowanie QFN, min. skok 0,3 mm; wsparcie BGA, opakowania CSP,

min. kulka 0,2mm;

Obowiązujące typy PCB

Ma zastosowanie do typów PCB telefonu komórkowego, komunikacji, telewizora LCD, STB, kina rodzinnego, elektroniki samochodowej,

medyczny sprzęt zasilający, lotnictwo i kosmonautyka, oprócz ogólnych produktów elektronicznych.

1, cała nowa struktura wiązki X szablonu trzeciej generacji, dodaj operatorów pasty lutowniczej wygodniejsze i dokładniejsze umieszczanie stalowej siatki;

Nowa wiązka momentu obrotowego X, rozwiązuje osadzanie się pasty lutowniczej i kurzu, przedłuża żywotność maszyny;

2, skalowalny na urządzeniu ciśnieniowym, ze względu na łatwe odkształcenie drukowania PCB może sprawić, że tablet wyjdzie, nie trzeba używać nacisku

na chwilę może wrócić ponownie. W zależności od produktu elastyczne użytkowanie

3, cała maszyna wykorzystuje importowaną samosmarującą szynę prowadzącą, szyna prowadząca nie musi dodawać smaru, w ciągu pięciu lat prowadzi bezpłatną konserwację w ciągu pięciu lat.

4, X Y1 Y2 w amerykańskim silniku liniowym HAYDON, japońska precyzyjna śruba napędowa, samosmarująca szyna prowadząca, aby zapewnić dokładność

5, ramka netto Y do automatycznego lokalizowania, może szybko zrealizować automatyczny kontrapunkt szablonu;

6, zakrzywiona wiązka ostrza wykorzystująca stal o wysokiej wytrzymałości, w procesie drukowania, aby zapewnić stabilność głowicy drukującej;

Pływający system skrobaków, unikalne elastyczne urządzenie podtrzymujące, może bardzo dobrze chronić szablon i skrobak w procesie upuszczania skrobaka.

Przedmiot		Parametr
Powtarzaj dokładność pozycji		± 0,01 mm (dostępne są dane i metoda testowa)
Dokładność drukowania		± 0,025 mm (dostępne są dane i metoda testowa)
Szybkość drukowania / Czas cyklu		<8s (z wyłączeniem drukowania i czyszczenia)
Zmiana produktów		<5 min
Rozmiar szablonu ekranu/min.-maks		737x737mm
Rozmiar szablonu ekranu / grubośćness		20mm ~ 40mm
Rozmiar PCB/Min-Max/Grubość5		0X50mm-400x340mm/0.4 ~ 6mm
Współczynnik wypaczania PCB		＜1%（Na podstawie długości przekątnej）
Rozmiar dolnej części planszy		15 mm（Standardowa konfiguracja）, 25mm
Rozmiar krawędzi płyty		3 mm
Wysokość przenośnika		900±40mm
Kierunek przenośnika		Lewo prawo; Prawo lewo; Lewo lewo; Prawo-Prawo
Prędkość przenośnika		100-1500mm/s Programowalne sterowanie
Pozycjonowanie tablicy	System wspomagający	Kołek magnetyczny/Blok wspornika bocznego/Elastyczny kołek automatyczny（opcjonalny）
	System mocowania	Elastyczne mocowanie boczne / Dysza próżniowa / Ustawienie stołu w kierunku Z typu przedłużającego
Głowica drukująca		Dwie niezależne zmotoryzowane głowice drukujące
Prędkość wycieraczki		6~300 mm/sek
Ciśnienie ściągaczki		Kontrola oprogramowania 0-10kg（sprzężenie zwrotne ciśnienia w pętli zamkniętej）, widoczna wartość ciśnienia
Kąt ściągaczki		60° (standardowy)/55°/45°
Rodzaj ściągaczki		Ściągaczka stalowa (standardowa), gumowa ściągaczka i inne rodzaje ściągaczek należy dostosować.
Szybkość separacji siatki stalowej		Programowalna kontrola 0,1 ~ 20 mm/s
Metoda czyszczenia		Typ suchy, mokry, próżniowy ( Programowalna kombinacja metod czyszczenia）
Zakres regulacji stołu		X:±3mm; Y:±7mm θ: ±2°
Rodzaj punktu odniesienia		Standardowy kształt geometrii punktu odniesienia, podkładka klejąca / otwór na szablon
System kamer		Pojedynczy aparat cyfrowy dla systemu wizyjnego góra/dół
Ciśnienie powietrza		4 ~ 6 kg/cm2
Zużycie powietrza		Około 0,07 m3 /min
Metoda kontroli		Kontrola komputera
Zasilacz		Prąd przemienny: 220 ± 10%, 50/60 HZ 1Φ 1,5 kW
Wymiary/waga maszyny		Zależy dokładnie od modelu
Temperatura pracyepoka		-20°C ~ +45°C
Wilgotność działania		30%~60%
