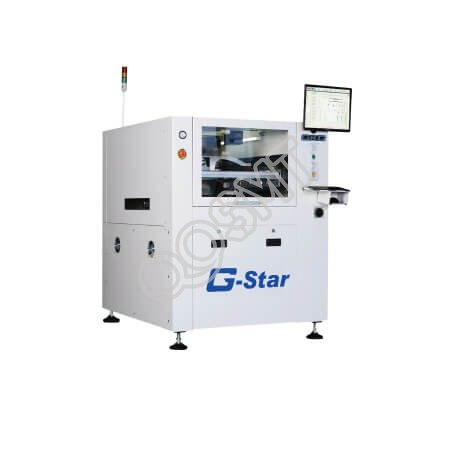

Automatyczna drukarka pasty lutowniczej GKG G-STAR SMT
Maks. PCB: 400 mm x 340 mm
Najmniejszy element: 01005
rozmiar: 1158 mm (dł.) x 1362 mm (szer.) x 1463 mm (wys.)
Najmniejszy element: 01005
rozmiar: 1158 mm (dł.) x 1362 mm (szer.) x 1463 mm (wys.)
Nazwa handlowa:
GKG
Model:
GWIAZDA G
Stan: schorzenie:
Używany
Metody Płatności
| WYDAJNOŚĆ | |
| Możliwość wyrównania maszyny | 2Cmk @ ± 12,5 mikrona 6 sigma |
| Możliwość dostosowania procesu | 2Cpk @ ±25 mikronów 6 sigma |
| Czas cyklu rdzenia | < 8,5 s |
| (z wyłączeniem czasu drukowania i czyszczenia) | |
| Czas zmiany produktu | < 3 minuty |
| Czas konfiguracji nowego produktu | < 10 minut |
| OBSŁUGA PŁYT | |
| Maks. Rozmiar (dł. x szer.) | 400mm x 340mm |
| Min. Rozmiar (dł. x szer.) | 50mm x 50mm |
| Grubość | 0,4 ~ 6 mm |
| Regulacja grubości płytki drukowanej | Ręczny (opcja Auto. Maks. szerokość PCB zmniejszona do 310 mm) |
| Maks. PCB Waga | 3 kg |
| Odstęp od krawędzi PCB | 3 mm |
| Prześwit dolny PCB | 15 mm (7 mm z opcjonalną automatyczną |
| regulacja grubości PCB) | |
| Wypaczanie PCB | Maks. 1% po przekątnej |
| Metoda zaciskania | Górny zacisk (ręczny) i zmotoryzowany zacisk boczny |
| Metoda wsparcia | Wsporniki magnetyczne, pręty, bloki, ssanie próżniowe |
| Kierunek przenośnika | L do R, R do L, R do R, L do L (sterowanie oprogramowaniem) |
| Wysokość przenośnika | 900 ± 40 mm |
| Prędkość przenośnika | Maks. 1500 mm/s |
| Regulacja szerokości przenośnika | Automatyczny |
| INTERFEJS OPERATORA | |
| Sprzęt komputerowy | Monitor LCD, mysz i klawiatura |
| System operacyjny (OS) | Windows 7 lub nowszy |
| Metoda kontroli | Sterowanie komputerem przemysłowym |
| Interfejs we/wy | Standard SMEMA |
| PARAMETRY DRUKU | |
| Rozmiar ramki szablonu (LXW) | Regulowany, 470 mm x 370 mm do 737 mm x 737 mm |
| Odstęp w druku (odrywanie) | 0~20mm |
| Zakres regulacji stołu drukowania | X: ±3mm, Y: ±7mm: ±2° |
| Szybkość drukowania | 6~200 mm/s |
| Ciśnienie ściągaczki | 0,5 ~ 10 kg (sterowanie programem) |
| Typ ściągaczki | Standard: Metal , Opcja: OPC, guma |
| Kąt ściągaczki | Stand. 60°, opcja 45°, 50°, 55° |
| System czyszczenia | Auto na mokro, na sucho, odkurzanie (wybór oprogramowania) |
| System operacyjny | |
| Pole widzenia (FOV) | 8mm x 6mm |
| Typy referencyjne | Koło, trójkąt, kwadrat, diament, krzyż |
| Fiducial rozmiar | 0,5~3,0 mm |
| Metodologia wizji | Kamera CCD patrzy w górę iw dół |
| Inspekcja 2D | Maks. 100 okien do sprawdzenia brakujących i |
| niewystarczająca (standardowa) | |
| WYMAGANIA DOTYCZĄCE OBIEKTÓW | |
| Zasilacz | AC220V ± 10% 50/60Hz |
| Pobór energii | 2,5kW |
| Dopływ powietrza | 4 ~ 6 kg / cm² |
| Wymiar (bez wieży sygnałowej) | 1158 mm (dł.) x 1362 mm (szer.) x 1463 mm (wys.) |
| Ciężar maszyny | 1000 kg |
