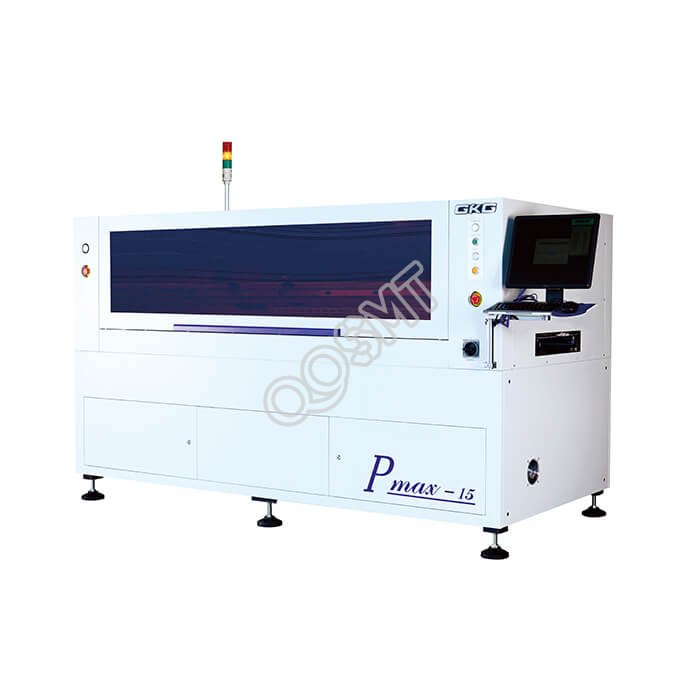

GKG PMAX 15 SMT Drukarka szablonowa Drukarka PCB

GKG PMAX 15 Zaspokajając potrzeby klientów w zakresie bardzo długiego drukowania,  GKG PMAX jest idealną drukarką obsługującą płytki PCB z rurami LED o długości do 1,524 m. Funkcja kontroli pasty 2D jest w stanie wykryć niewystarczającą ilość pasty, mostki i inne defekty. Podobnie jak wszystkie inne nasze maszyny GKG, P-LED przechodzi liczne rygorystyczne testy w celu potwierdzenia jego możliwości. wymagania

GKG PMAX 15 to wysoka dokładność i wysoka stabilność w pełni automatycznego druku wizja maszynowa, GKG stosowana w branży SMT to rozwój trend produkcji nowej generacji w pełni automatycznych maszyna drukarska z wiodącą międzynarodową technologią synchroniczną wizja, przetwarzanie wizualne o wysokiej rozdzielczości, wysoka precyzja układ przeniesienia napędu, zgarniacz adaptacyjny zawieszenia.

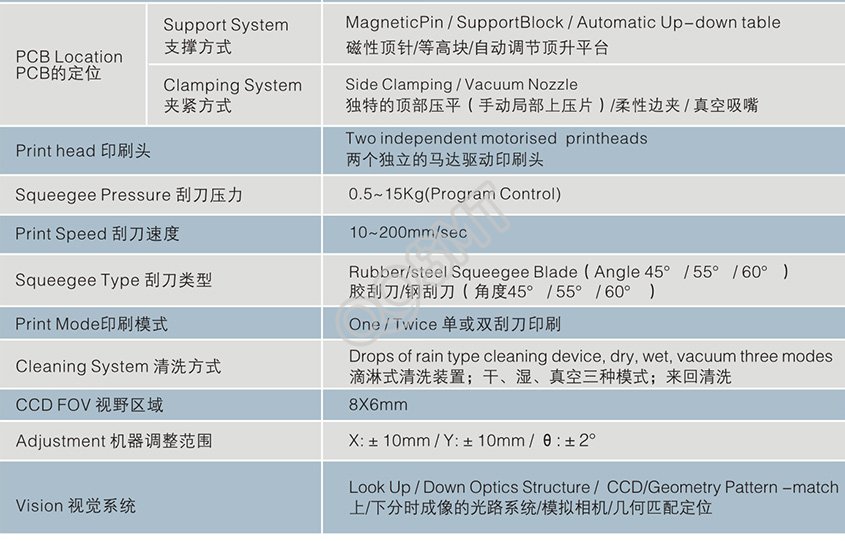

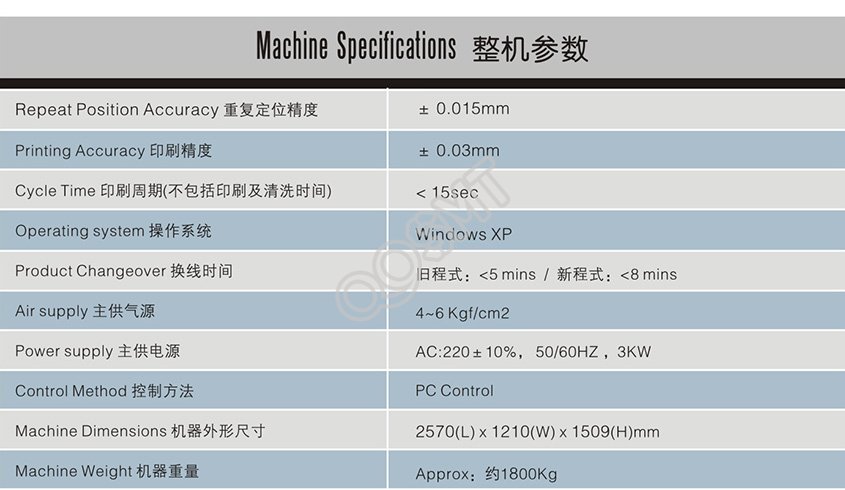

Specyfikacja:
Seria GKG o wysokiej precyzji automatycznej pasta lutownicza drukarka zaprojektowany z myślą o wysokiej precyzji
drukowanie siatki stalowej lub drukowanie szablonowe w branży SMT.
Rozmiar płytki drukowanej: 50 mm x 50 mm ~ 1500 mm x 350 mm;
Grubość PCB: 0.4mm ~ 14mm
Grubość FPC: ≦0,6 mm (bez przyrządu)
Obowiązujące rozstawy komponentów
Elementy SMT takie jak rezystory, kondensatory, cewki indukcyjne, diody i triody: 0201, 0402, 0603, 0805, 1206 i inne specyfikacje;
IC: wsparcie SOP, TSOP, TSSOP, opakowanie QFN, min. skok 0,3 mm; wsparcie BGA, opakowania CSP,
min. kulka 0,2mm;
Obowiązujące typy PCB
Ma zastosowanie do typów PCB telefonu komórkowego, komunikacji, telewizora LCD, STB, kina rodzinnego, elektroniki samochodowej,
medyczny sprzęt zasilający, lotnictwo i kosmonautyka, oprócz ogólnych produktów elektronicznych.

1, cała nowa struktura wiązki X szablonu trzeciej generacji, dodaj operatorów pasty lutowniczej wygodniejsze i dokładniejsze umieszczanie stalowej siatki;
Nowa wiązka momentu obrotowego X, rozwiązuje osadzanie się pasty lutowniczej i kurzu, przedłuża żywotność maszyny;
2, skalowalny na urządzeniu ciśnieniowym, ze względu na łatwe odkształcenie drukowania PCB może sprawić, że tablet wyjdzie, nie trzeba używać nacisku
na chwilę może wrócić ponownie. W zależności od produktu elastyczne użytkowanie
3, cała maszyna wykorzystuje importowaną samosmarującą szynę prowadzącą, szyna prowadząca nie musi dodawać smaru, w ciągu pięciu lat prowadzi bezpłatną konserwację w ciągu pięciu lat.
4, X Y1 Y2 w amerykańskim silniku liniowym HAYDON, japońska precyzyjna śruba napędowa, samosmarująca szyna prowadząca, aby zapewnić dokładność
5, ramka netto Y do automatycznego lokalizowania, może szybko zrealizować automatyczny kontrapunkt szablonu;
6, zakrzywiona wiązka ostrza wykorzystująca stal o wysokiej wytrzymałości, w procesie drukowania, aby zapewnić stabilność głowicy drukującej;
Pływający system skrobaków, unikalne elastyczne urządzenie podtrzymujące, może bardzo dobrze chronić szablon i skrobak w procesie upuszczania skrobaka.
